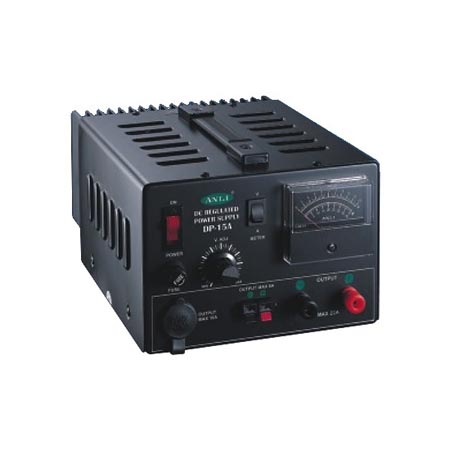

Anli DP-15A/M мощный блок питания

Защита от перегрузок по току, Повышенный КПД, Встроенный вентилятор охлаждения

DP-15AM мощный трансформаторный блок питания с регулировкой выходного напряжения. В режиме 100% нагрузки источник питания Анли DP15AM может обеспечивать ток до 15 А, а при чередовании приема / передачи 20 А. Блок питания DP15AM оснащен развитыми функциями управления и защиты, такими как защита от перегрузок по току, защита от КЗ и дополнительными элементами защиты.

Анли DP 15AM имеет унифицированный корпус с вытяжной ручкой для удобной переноски. Стандартный отсоединяемый шнур питания. Схема стабилизации напряжения и защиты от перегрузок. Для достижения высокого качества и надежности реализованы следующие конструктивные решения.

Анли DP-15AM имеет повышенный КПД. Для подключения потребителей разной мощности предусмотрено несколько различных типов клемм, а также стандартный разъем автомобильного прикуривателя. В отличии от импульсных блоков питания трансформаторные блоки питания с линейными стабилизаторами Anli DP 15AM не создают помех в КВ диапазоне, за счет использования мощного трансформатора, мощных выпрямительных диодов и конденсаторов большой емкости. Встроенный вентилятор охлаждения.

Линейные источники питания Anli DP-15AM поставляются в наиболее совершенной версии, учитывающей опыт жесткой "обкатки" источников питания в России с 1998 г. Серия DP прошла сертификацию CE и по эксплуатационным свойствам, конструкции и дизайну сопоставима со значительно более дорогими аналогами класса ASTRON, NEWMAR (USA). Все модели серии DPсобраны из высококачественных компонентов (USA, Japan).

При расчете конструкции кожуха БП, формы и расположения вентиляционных отверстий учитывалось ламинарное распределение потока нагретого воздуха. Применен улучшенный радиатор с большой эффективной поверхностью рассеивания. Для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость - конденсаторы с повышенной max рабочей температурой (105 град. С). БП построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors). В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора. Регулировка выходного напряжения (модели с индексом А/M) осуществляется плавным переменным резистором с увеличенным поворотным усилием, что устраняет возможность случайного сбоя установленного значения выходного напряжения.

Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры. Эксплуатация ранних версий DP-15 в России в течение 1998-1999 гг. указала на возможность выхода из строя источников, подключаемых в непосредственной близости от промышленных агрегатов большой мощности (лифты, вентиляционные системы) из-за больших бросков напряжения в сети. Все новые модели с 2001 г. снабжены дополнительными элементами защиты: - Варистор в первичной цепи питания - Применен специальный “медленный” плавкий предохранитель Все источники серии DP перед отправкой проходят тщательное испытание на стенде (использован электронный эквивалент нагрузки фирмы Hewlett-Packard).

Функциональные свойства блока питания Anli DP15AM

• Длительный непрерывный ток нагрузки до 15 А ( 100 % цикл работы)
• Чередование приема / передачи 20 А
• Защита от перегрузок по току
• Защита от КЗ
• Для подключения потребителей разной мощности предусмотрено несколько различных типов клемм, а также стандартный разъем автомобильного прикуривателя
• Повышенный КПД
• Встроенный вентилятор охлаждения

Технические характеристики модели DP-15AM

Комплектность поставки источника питания DP15AM

• Блок питания Анли DP 15AM
• Кабель питания
• Инструкция пользователя
• Упаковка
