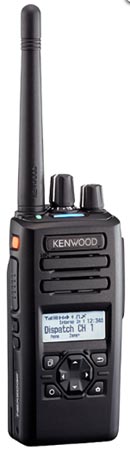

Кенвуд NX-3220E2 – портативная цифровая радиостанция с поддержкой
цифрового и аналогового режимов для профессионального использования.
Модель разработана специально для работы в многопротокольном режиме:
NXDN, DMR, FM. Переключение с одного типа радиосвязи на другой происходит
автоматически: устройство самостоятельно определяет вид принимаемого
сообщения и меняет режим.
Частотный диапазон радиостанции Кенвуд NX-3220 E2 составляет 136
– 174 МГц с различным шагом частотной сетки в каждом из режимов.
Благодаря поддержке технологии NEXEDGE по протоколу NXDN, рация
в цифровом режиме может функционировать на узкой полосе частот 6,25
кГц.
Корпус радиостанции Кенвуд NX 3220E2 соответствует стандарту
пыле- и водонеприцаемости IP67, а соблюдение военного стандарта
MIL-STD810 в конструкции радиостанции обеспечивает ее устойчивость
к ударам, вибрациям и коррозийным воздействиям окружающей среды.
Профессиональная NX-3220E2 осуществляет работу в аналоговом,
цифровом и смешанном режимах в VHF-диапазоне частот 136-174 МГц
и предоставляет в распоряжение пользователю 260 каналов связи с
возможностью их группировки на 128 зон.
Радиостанция Kenwood NX-3220 E2 имеет возможность одновременно получать
сообщения обоих типов благодаря автоматической смене режимов работы.
На передней панели устройства расположен ЖК-дисплей и урезная клавиатура.
Максимальная мощность радиостанции составляет 5 Вт, однако она
может быть выставлна на средний (4Вт) и низкий (1Вт) уровни. Kenwood
NX-3220E2 оснащен встроенным модулем GPS-геопозиционирования, позволяющим
контролировать расположение рабочих групп на местности.
Функционал радиостанции также включает в себя такие возможности
как: совершение групповых и индивидуальных вызовов, режим транкинга,
дистанционное управление, совершение групповых и индивидуальных
вызовов, прием и отправка текстовых сообщений и многое другое.
Безукоризненное качество голосовой передачи достигается благодаря
вокодеру AMBE+2 и системе активного шумоподавления с встроенным
DSP. Защита от случайного постороннего вмешательства обеспечивается
шифрованием DES и AES, скремблированием и системой RAN и тоновым
кодированием QT (CTCSS) / DQ. Рация Kenwood NX 3220E2 также имеет
внушительный спектр функций обеспечения безопасности пользователя
такие, как экстренный вызов, аварийная кнопка, функции «Упавший
человек» и «Одинокий работник», а также встроенный GPS датчик для
определения местоположения радиостанции.
Компактная радиостанция NX-3220E2Kenwood NX 3220 E2 разработана
для работы в жестких условиях, и оснащена множеством функций, включая
Bluetooth® для беспроводных аудио-аксессуаров и встроенный GPS приемник.
Доступны три модификации: с полной клавиатурой и ЖК-дисплеем, со
стандартной клавиатурой и ЖК-дисплеем, а также базовая модель без
дисплея и клавиатуры. Обширный перечень дополнительных функций и
настроек открывается через программные лицензии.
Функции радиостанции Кенвуд NX-3220E2
- Мультипротокольное цифровое радио: цифровые NXDN или DMR,
и FM аналоговый режимы
- NXDN конвенциональный и Type-C & Gen2 транкинговый режимы
- DMR Tier II & межсайтовый роуминг
- Смешанный цифровой & FM аналоговый режим
- Комфортная миграция к цифровой системе радиосвязи
- 4-строчный Основной экран (2 строки Главного дисплея/Sub-LCD,
иконки & навигационные кнопки) / 14 знаков
- 5-строчный экран Текстовых сообщений (3 строки текст, иконки
& навигационные кнопки)*
- 7-цветный индикатор на верхней панели
- 4-кнопочный джойстик D-pad для интуитивного управления
- Встроенный GPS приемник/антенна
- Встроенный Bluetooth для аудиоаксессуаров - Bluetooth профили:
HSP (профиль гарнитуры) и SPP (профиль Серийный порт доступе
как дополнительная опция)
- Знаменитое качество аудио от KENWOOD с активной Системой
снижения шумов (ANR) использующей DSP процессор
- Программное DES и AES шифрование в конвенциональном/транкинговом
NXDN и конвенциональном DMR режимах
- Встроенный датчик движения (функции Man-down, Stationary
и Motion Detection)
- IP54/55/67 и MIL-STD-810 C/D/E/F/G
- Мощность аудио 1 Вт
- Широкая полоса в УКВ - 120 МГц
- Модели с полной клавиатурой (с LCD дисплеем ), со стандартной
клавиатурой (с LCD дисплеем и D-pad), и базовая модель (без
дисплея и клавиатуры)
- 260 каналов/128 зон (64 канала/4 зоны для базовой модели)
- до 1,000 каналов - опция
- Пейджинговый вызов
- Экстренный вызов
- Статусы/Текстовые сообщения
- Удаленное глушение /выключение/ проверка радиостанции
- NXDN Type-C & Gen2 транкинг
- Конвенциональный NXDN
- Ширина каналов 6.25 & 12.5 кГц
- Вызов Все группы
- Алиас по эфиру (OAA)
- Программирование по эфиру (OTAP)
- Совместимость с ETSI DMR Tire II
- Канал 12.5 кГц, два слота TDMA
- Прерывание вызова
- Межсайтовый роуминг
- Двухслотовый режим прямой связи
- ARC4 шифрование
- Эффективное энергопотребление
- Конвенциональный режим & LTR транкинг
- FleetSync/II: PTT ID ANI / ID вызывающего абонента, селективный
групповой вызов, аварийный статус / текстовые сообщения
- MDC-1200: PTT ID ANI / Caller ID Display, селективный вызов,
экстренный вызов, удаленная проверка радио / глушение
- QT / DQT, DTMF, 5-Tone сигнализация
- Встроенный скремблер с инверсией
Технические характеристики станции Кенвуд NX-3220 E2
| Модель
|
Кенвуд
NX 3220E2 |
| Частотный диапазон |
136-174 МГц |
| Макс. количество каналов |
До 1000 каналов-опция |
| Количество каналов |
260 (64 канала модели без дисплея) |
| Количество зон |
128 (4 for no LCD models) |
| Ширина канала |
Аналоговый режим |
12.5/20/25
кГц |
|
Цифровой режим |
6.25/12.5 кГц |
| Рабочее напряжение питания |
7.5 В ±20 % |
| Время работы от аккумулятора (FDMA/TDMA) 5-5-90 |
KNB-55L (1,480 мАч) |
До 8 часов/ До 9.5 часов |
|
KNB-56N (1,400 мАч)) |
До 8 часов/ До 9 часов |
|
KNB-57L (2,000 мАч)) |
До 11 часов/ До 13.5 часов |
|
Рабочая температура |
-30°C до +60°C |
| Стабильность частоты |
± 2.0 ppm |
| Габариты (Ш x В x Г) |
Только радиостанция |
56 x 119.6 x 36.4 мм*1 |
|
с KNB-55L (1,480 мАч) |
56 x 119.6 x 36.4 мм*1 |
|
с KNB-56N (1,400 мАч) |
56 x 119.6 x 42.7 мм*1 |
|
с KNB-57L (2,000 мАч) |
56 x 119.6 x 39 мм*1 |
|
Только радиостанция |
220 г*2 |
|
с KNB-55L (1,480 мАч) |
315 г*2 |
|
с KNB-56N (1,400 мАч) |
410 г*2 |
|
с KNB-57L (2,000 мАч) |
340 г*2 |
|
ETSI (EMC) |
EN 301 489-3, EN 301 489-5, EN 301 489-17 |
|
ETSI (Spectrum) |
EN 300 086, EN 300 113, EN 300 219, EN
300 328,
EN 300 440, EN 301 166 |
|
ETSI Safety |
EN 60065, EN 60215, EN 60950-1 |
| Передатчик |
| Выходная мощность ВЧ (Выс. / Средн. /Низкая) |
|
| Внеполосное излучение |
|
| FM шум |
Аналоговый режим @ 25 кГц |
45 дБ |
|
Аналоговый режим@ 20 кГц |
|
|
Аналоговый режим @ 12.5 кГц |
40 дБ |
| Аудиоискажения |
3 % |
| Цифровой протоколl |
ETSI TS 102 361-1, -2, -3 |
| Модуляция |
16K0F3E, 14K0F2D, 14K0F3E, 12K0F2D, 8K50F3E,
8K30F1E, 8K30F1D, 8K30F7W, 7K50F2D, 7K60FXE, 7K60FXD, 4K00F1E,
4K00F1D, 4K00F7W, 4K00F2D |
| Приемник |
| Чувствительность |
NXDN 3 % BER (6.25 кГц/12.5 кГц) |
0.20 мкВ / 0.25 мкВ |
|
NXDN 1 % BER (6.25 кГц/12.5 кГц) |
-4.0 дБмкВ (0.32 мкВ) / -1 дБмкВ (0.45
мкВ ) |
|
DMR 12.5 кГц Цифровой, 5 % BER |
-4.5 дБмкВ (0.30 мкВ ) |
|
DMR 12.5 кГц Цифровой, 1 % BER |
-1 дБмкВ (0.45 мкВ ) |
|
Аналоговый, EIA 12 дБ SINAD (12.5/20 & 25 кГц) |
0.25 мкВ |
|
Аналоговый, EN 20 dB SINAD (12.5/20 & 25 кГц) |
-1 дБмкВ (0.45 мкВ) / -3 дБмкВ (0.35
мкВ ) /-3 дБмкВ (0.35 мкВ ) |
| Избирательность |
Аналоговый реж. 12.5 кГц |
|
|
Аналоговый реж. 20 кГц |
74 дБ |
|
Аналоговый реж. 25 кГц |
76 дБ |
| Интермодуляция |
65 дБ |
| Подавление побочных излучений |
65 дБ |
| Аудиоискажения |
3 % |
| Аудиовыход (Встроенный динамик) |
искажения 3 % |
500 мВт/8 Ом |
|
искажения 5 % |
1000 мВт/8 Ом |
Комплектация радиостанции NX-3220E2
- Радиостанция Kenwood NX-3220 E2
- Клипса на ремень
- Инструкция
- Упаковка
|
