Javad HPT 135 BT радиомодем

Усовершенствованные алгоритмы исправления ошибок (forward error correction), шаг настройки по мощности до 35 Вт и по частотам в диапазоне от 138 - 174 МГц с шагом от 6,25 до 25 кГц

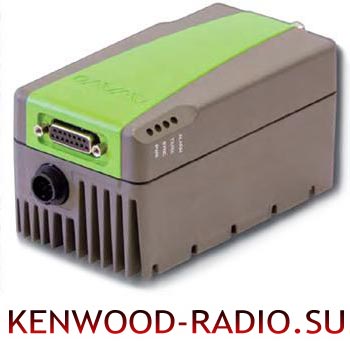

Беспроводной модем Javad HPT 135 BT – это цифровой передатчик, работающий в частотном диапазоне от 138 до 174 МГц и оснащенный USB-портом, технологией BlueTooth. Для передачи данных в приборе могут использоваться следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование данных. Терминал ОВЧ диапазона Javad 135 обеспечивает радиосвязь со скоростью 38,4 кбит/с по радиоканалу с шагом разделения каналов 25 кГц, 19.2 кбит/с по радиоканалу с шагом 12.5 кГц и 9.6 кбит/с по радиоканалу с шагом 6,25 кГц.

Модемы Javad 135BT позволяют строить сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинствами радиомодуля JAVAD HPT135BT являются кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика. Настройки радиомодема можно изменять с помощью команд, а так же с помощью программного обеспечения AWLaunch.

Для передачи данных модемное устройство использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование. Промышленные радиотерминалы Javad HPT135BT программируются, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, VHF модули Javad HPT 135 BT имеют шаг настройки по мощности до 35 Вт и по частотам в диапазоне от 138 - 174 МГц с шагом от 6,25 до 25 кГц. К другим неоспоримым преимуществам цифрового радиомодема Джавад HPT135BT можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.

Индустриальные модемы Javad HPT 135 BT совместимы по протоколам взаимодействия с оборудованием третьих производителей, таких как Pacific Crest, SATEL, Trimble, что позволяет применять радиотерминалы Джавад HPT135BT для развития или объединения уже существующих модемных сетей. Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части, таким образом возможна перепрошивка новой версии встроенного ПО модема.

Функциональные возможности цифрового терминала JAVAD HPT135BT

• Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
• Программируемая выходная мощность (320 мВт - 35Вт)
• Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
• Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц
• Оснащен USB-портом и технологией Bluetooth
• Автоматический поиск и выбор лучшей частоты/канала
• Максимальная дальность не менее 77 км
• Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)

Практическая реализация модуля Javad HPT 135BT

Промышленный радиотерминал Javad 135BT предназначен для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, модем легко встраивается в уже построенные системы без необходимости доработки используемого ПО.

Высокопроизводительный и мощный VHF индустриальный радиомодем Javad HPT135 BT может с успехом применяться в составе ГНСС комплексов и в комплексах по управлению строительной и дорожной техникой, в авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.

Технические характеристики беспроводного модема Javad 135BT
