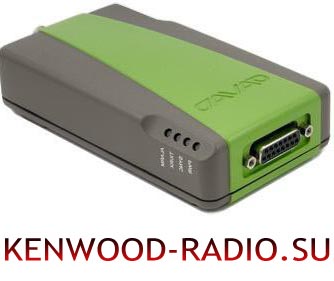

Javad 402 модем UHF диапазона

Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422, оснащение USB-портом и технологией BlueTooth

Индустриальные радиотерминалы JAVAD HPT402 позволяют строить цифровые сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинством УКВ модуля Javad 402 является кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика. Для передачи данных Джавад HPT402 использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование.

Модемные устройства JAVAD HPT402 дистанционного сбора/передачи информации настраиваются программно, как по частоте, так и по мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, промышленные радиомодемы Javad HPT402 имеют настройки по мощности от 0,1 до 2 Вт и по частотам в диапазоне 406 – 470 МГц с шагом от 6,25 до 25 кГц. К другим технологическим преимуществам цифрового радиотерминала Javad 402 можно отнести большое количество опциональных возможностей, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодуля.

Терминалы HPT402 приема/передачи данных совместимы по протоколам взаимодействия с радиомодемами других производителей, таких как Pacific Crest, SATEL, Trimble, что дает возможность использовать радиоприемопередатчики JAVAD HPT402 для развития или объединения уже существующих сетей передачи данных. Универсальная программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части. Другими словами возможна перепрошивка новой версии встроенного ПО модема.

Область внедрения модемного устройства Javad HPT402

Беспроводной терминал Javad HPT 402 предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, модель HPT402 легко встраивается в уже построенные системы без необходимости доработки существующего программного обеспечения.

• Системы телеметрии, телесигнализации, телеуправления
• Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
• Системы регулирования общественного транспорта
• Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
• Диспетчеризация лифтов
• Системы пожаро-охранной сигнализации и видеонаблюдение
• Сбор показаний бытовых и промышленных приборов учета
• Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)

Модем Javad 402 диапазона UHF – является цифровым радио приемопередатчиком, оснащен USB-портом, технологией BlueTooth и передатчиком мощностью до 4 Вт. Встроенный GSM/GPRS передатчик позволяет комбинировать УВЧ и сотовую сеть, повышая результаты работы и увеличивая производительность.

Модели Джавад HPT402 позволяют строить цифровые сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинствами индустриального модемного устройства JAVAD HPT402 являются кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика, USB-порт и встроенный модуль беспроводной технологии BlueTooth. Настройки прибора можно изменять с помощью команд, а так же с помощью программного обеспечения JAVAD GNSS Tracy и ModemVU.

Функциональные особенности радиомодуля Javad 402

• Программируемая выходная мощность (320 мВт - 4 Вт)
• Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
• Автоматический поиск и выбор лучшей частоты/канала
• Оснащен USB-портом и технологией BlueTooth
• Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц.
• Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)
• Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
• Максимальная дальность передачи не менее 26 км

Радио-приемопередатчики HPT402 программируется, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, радиомодем Javad HPT 402 имеет шаг настройки по мощности от 0,32 до 4 Вт и по частотам в диапазоне 406 - 470 МГц с шагом от 6,25 до 25 кГц.

К другим неоспоримым преимуществам промышленного модуля Джавад HPT402 можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.

Для передачи данных в цифрового радиотерминала Javad HPT402 используются следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого кодирования (forward error correction) и скремблирование данных. Беспроводное устройство Javad HPT 402 может с успехом применяться в составе ГНСС комплексов и комплексах по управлению строительной и дорожной техникой, авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.

Области использования радиомодема Джавад HPT402

• Системы телеметрии, телесигнализации, телеуправления
• Системы пожароохранной сигнализации и видеонаблюдение
• Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
• Сбор показаний бытовых и промышленных приборов учета
• Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
• Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
• Диспетчеризация лифтов
• Системы регулирования общественного транспорта

Промышленный модем JAVAD HPT402 УКВ диапазона предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, цифровой радиомодуль легко встраивается в уже построенные системы без необходимости доработки существующего ПО.

Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части, возможна перепрошивка новой версии встроенного ПО модема.

Технические характеристики устройства Javad 402
