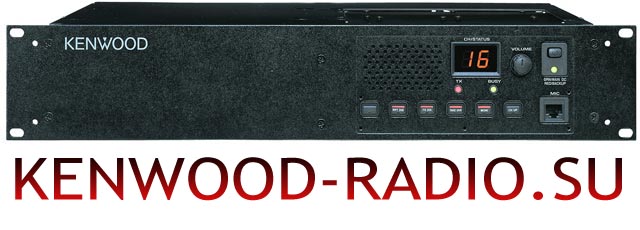

Мощный ретранслятор Kenwood TKR-750 компании Kenwood вобрал в
себя все современные возможности такие, как 16 полнодуплексных каналов,
Flash ROM, настройку с персонального компьютера или вручную. Базовый
ретранслятор Кенвуд ТКР-750 частот 146-174 МГц обеспечивает 100
процентный цикл работы приемопередатчика при обеспечении 25 Ватт
излучаемой мощности.
В стационарном ретрансляторе TKR-750 предусмотрен режим повышенной
мощности (50 Вт -50% цикл). Благодаря наличию 16 полнодуплексных
каналов, репитер Kenwood 750 может работать как ретранслятор, или
как базовая станция. В VHF ретрансляторе радиосвязи ТКР750 встроен
DSP, который может принимать и декодировать до 16 QT/DQT-тонов,
при этом усилитель Кенвуд ТКР750 ОВЧ-диапазона с одной запрограммированной
парой частот может использовать абоненты с различными видами кодирования
QT/ DQT.
Ретрансляторные модели Kenwood TKR750 оборудуются Flash ROM-ом,
все функциональные дополнения могут быть произведены без разборки,
путем программирования Flash памяти, что обеспечивает быструю и
удобную модификацию ретранслятора TKR-750 пользователем.
Встроенный компандер аудиосигнала обеспечивает великолепное качество
звучания при работе ретранслятора TKR750 в режиме симплексной базовой
радиостанции. Дуплексный ретранслятор Кенвуд 750 может использоваться
в режимах работы с узкой или широкой полосой пропускания с девиацией
частот.
Эргономичный программный интерфейс для программирования ретранслятора
ТКР750 предназначен для использования в среде софта компании Microsoft
Windows. В ретрансляторе Kenwood 750 диапазона 146-174 МГц систем
подвижной радиосвязи имеется встроенный динамик для контроля принимаемого
сигнала. На случай хищения и последующей идентификации в ретрансляторе
ТКР-750 VHF диапазона имеется возможность записи специального сообщения
с защитой паролем, содержащего идентификатор пользователя, имени
пользователя и департамента, а также прочих отметок.
Также в повторителе сигналов радиосвязи Кенвуд ТКР-750 имеется запрограммированный
на заводе серийный номер, по которому всегда можно определить принадлежность
ретранслятора, даже если заводская маркировка с номером удалена
с корпуса аппарата. Доработке подвергаются передние панели радиостанций,
где находится логическая часть и центральный процессор. После доработки
радиостанции Кенвуд 750 полностью сохраняют возможность ручного
программирования и регулировки параметров (шумоподавитель, мощность
и т.д.). Использование радиостанций позволяет изготовить мощный
ретранслятор Kenwood TKR-750 на любой требуемый диапазон частот
и необходимый уровень мощности. Профессиональный ретранслятор Кенвуд
ТКР-750 монтируется в 19 дюймовом корпусе, где устанавливается вентилятор
и фланцевые коаксиальные разъемы для подключения к антенно-фидерному
тракту.
Эксплуатационные особенности ретранслятора Kenwood TKR-750
- 16 полнодуплексных каналов
- Диапазон частот 146-174 МГц
- Цифровой дисплей
- Программируемая полоса пропускания 12,5/25 кГц
- Flash ROM для обновления программного обеспечения
- Работа в режиме базовой радиостанции
- Программируемые функции QТ и DQТ
- Программируемые функциональные клавиши на передней панели
- Электронный серийный номер и программируемый идентификатор
- Встроенный компандер аудиосигнала
- Специальная конструкция шасси для эффективного теплообмена
Технические характеристики усилителя радиосвязи Kenwood 750
| Модель
|
TKR-750 |
| Диапазон частот |
146-174 МГц |
| Количество каналов |
16 |
| Импеданс антенны |
50 Ом |
| Потребляемая мощность |
не более 200 Ватт |
| Рабочий цикл |
100% |
| Напряжение источника питания |
13,2 В |
| Вес |
9,7 кг |
| Габаритны размеры |
438х88х340 мм, крепеж в 19" стойку, высота
2U |
| Диапазон рабочих температур |
-30…+60 °С |
| Ретранслятор
|
| QT декодер/кодер |
тоновая частота: 67,0 до 210,7 с шагом
0,1 Гц
время отзыва: 200 мс или меньше
время подавления шума: 100 мс
ошибка частоты кодера: +/- 0,05% или меньше
чувствительность: SINAD 8 дБ или меньше |
| DQT декодер/кодер |
код DQT: всего 23 бита; трехзначное восьмеричное
число
(0-7, 12 бит) с коррекцией ошибок (11 бит)
время отзыва: 250 мс или меньше
время выключения: 140-200 мс
чувствительность: SINAD 8 дБ или меньше |
| Таймер ограничения времени |
до 30 мин. |
| Передатчик
|
| Выходная мощность |
50 Вт, регулируемая |
| Вид модуляции |
F3E |
| Подавление побочных излучений |
-80 дБ |
| уровень паразитной FМ |
-50 дБ |
| Подавление паразитных помех |
-75 дБ |
| Сопротивление микрофона |
низкое |
| Мощность аудиовыхода |
0,5 Вт |
| Коэффициент нелинейных искажений |
менее 3 % |
| Приемник
|
| Чувствительность |
0,35 мкВ |
| Подавление помех по зеркальному каналу |
-85 дБ |
| Нелинейные искажения |
-95 дБ |
| Избирательность |
-75 дБ |
| Стабильность частоты |
+/- 0,0005% (-30С - +60С) |
| Выходная мощность |
4 Вт (нелинейные искажения <5%) |
|
