Полнодуплексные ретрансляторы Kenwood

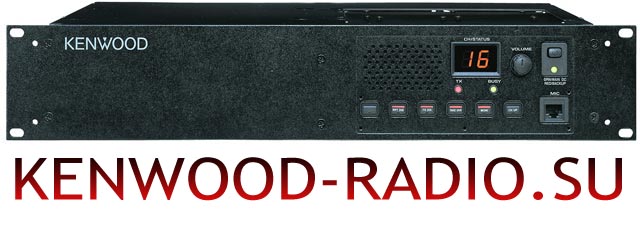

Kenwood TKR-850 ретранслятор UHF диапазона

диапазон частот 440-470 МГц, настройка с ПК или вручную, программируемые функции QТ и DQТ

Высокочастотный ретранслятор Kenwood 850 корпорации Кенвуд разработан с использованием всех современных возможностей таких, как 16 полнодуплексных частотных каналов, Flash ROM, настройка с ПК или вручную. Стационарный усилитель радиосвязи Kenwood TKR-850 для работы на частотах 440-470 МГц обеспечивает 100 процентный цикл работы трансивера при обеспечении 25 Ватт излучаемой мощности. В базовой модели ретранслятора Кенвуд 850 предусмотрен режим высокой мощности (50 Вт -50% цикл). Благодаря наличию 16 полнодуплексных каналов, ретранслятор UHF диапазона Кенвуд ТКР-850 может работать как репитер, или как базовая станция. В ОВЧ ретрансляторе Kenwood TKR850 встроен DSP, который может принимать и декодировать до 16 QT/DQT-тонов, при этом репитер TKR-850 с одной запрограммированной парой частот могут использовать абоненты с различными видами кодировки QT/ DQT.

Kenwood TKR-850 высокодиапазонный ретранслятор

Мощный ретранслятор Кенвуд ТКР850 оборудуется запоминающим устройством Flash ROM, все функциональные дополнения могут быть произведены без разборки, путем перепрошивки Флэш-рома, что обеспечивает быструю и удобную модернизацию блока ретранслятора ТКР-850 пользователем не прибегая к услугам технических специалистов. Устройство компадера звукового сигнала обеспечивает отличные характеристики качества аудиопередачи при работе ретранслятора Kenwood TKR850 в режиме симплексной базовой рации. Репитер Kenwood 850 может использоваться в режимах работы с узкой или широкой полосой пропускания с девиацией частот.

Удобный интерфейс программы для прошивки ретранслятора TKR-850 предназначен для работы под операционной системой Microsoft Windows. В репитере Кенвуд ТКР-850 диапазона 440-470 МГц систем подвижной связи расположен встроенный громкоговоритель для контроля принимаемого сигнала. На случай кражи и последующей идентификации устройства в ретрансляторной модели Kenwood TKR-850 предусмотрена возможность записи специального сообщения защищенного паролем, содержащего идентификационные данные, имени пользователя и департамента эксплуатации, а также прочих отметок. Также в репитере сигналов радиосвязи Кенвуд ТКР850  имеется "зашитый" на заводе серийный номер, по которому всегда можно определить принадлежность ретранслятора, даже если заводская маркировка с номером будет повреждена или удалена с корпуса аппарата. Доработке подвергаются передние панели радиостанций, где находится логическая часть и центральный микропроцессор. После доработки станции TKR-850 полностью сохраняется возможность программирования в ручном режиме и регулировки параметров (шумоподавление, уровень мощности и т.д.). Использование радиостанций позволяет изготовить мощный ретранслятор ТКР850 на любой требуемый диапазон частот и необходимый уровень мощности. Профессиональный ретранслятор Kenwood 850 монтируется в 19 дюймовом корпусе, где устанавливается охладитель и фланцевые коаксиальные разъемы для подключения к антенно-фидерному тракту.

Функциональные свойства базового ретранслятора TKR-850

  • 16 полнодуплексных каналов
  • Диапазон частот 440-470 МГц
  • Цифровой дисплей
  • Программируемая полоса пропускания 12,5/25 кГц
  • Flash ROM для обновления программного обеспечения
  • Работа в режиме базовой рации
  • Программируемые функции QТ и DQТ
  • Программируемые функциональные клавиши на передней панели
  • Электронный серийный номер и программируемый идентификатор
  • Встроенный компадер звука
  • Специальная конструкция корпуса для эффективного охлаждения

Технические характеристики репитера Кенвуд 850

Модель Кенвуд ТКР-850
Диапазон частот 440-470 МГц
Количество каналов 16
Импеданс антенны 50 Ом
Потребляемая мощность не более 200 Ватт
Рабочий цикл 100%
Напряжение источника питания 13,2 В
Вес 9,7 кг
Габаритны размеры 438х88х340 мм, крепеж в 19" стойку, высота 2U
Диапазон рабочих температур -30…+60 °С
Ретранслятор
QT декодер/кодер тоновая частота: 67,0 до 210,7 с шагом 0,1 Гц
время отзыва: 200 мс или меньше
время подавления шума: 100 мс
ошибка частоты кодера: +/- 0,05% или меньше
чувствительность: SINAD 8 дБ или меньше
DQT декодер/кодер код DQT: всего 23 бита; трехзначное восьмеричное число
(0-7, 12 бит) с коррекцией ошибок (11 бит)
время отзыва: 250 мс или меньше
время выключения: 140-200 мс
чувствительность: SINAD 8 дБ или меньше
Таймер ограничения времени до 30 мин.
Передатчик
Выходная мощность 50 Вт, регулируемая
Вид модуляции F3E
Подавление побочных излучений -80 дБ
уровень паразитной FМ -50 дБ
Подавление паразитных помех -75 дБ
Сопротивление микрофона низкое
Мощность аудиовыхода 0,5 Вт
Коэффициент нелинейных искажений менее 3 %
Приемник
Чувствительность 0,35 мкВ
Подавление помех по зеркальному каналу -85 дБ
Нелинейные искажения -95 дБ
Избирательность -75 дБ
Стабильность частоты +/- 0,0005% (-30С - +60С)
Выходная мощность 4 Вт (нелинейные искажения <5%)
