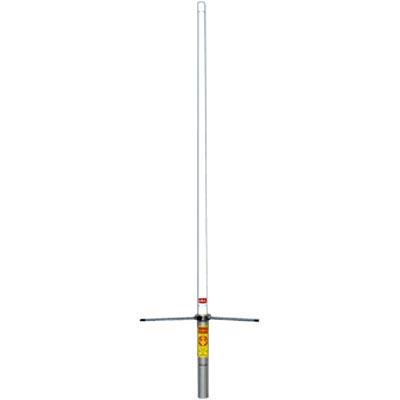

Анли A-100DB - настраиваемая стационарно-базовая антенна с круговой
диаграммой направленности, работающая одновременно в двух радиолюбительских
диапазонах VHF(143-148 МГц) и UHF(430-460 МГц), предназначенная
как для эксплуатации в сетях связи, так и для их создания. Антенна
Anli A100 DB настраивается методом укорочения.
Усиление антенны Анли A100 DB составляет 3,5/6 дБ (VHF/UHF) с
максимальной мощностью до 200 Вт.
Базовая антенна Anli A-100 DB построена по принципу параллельного
сложения мощностей коллинеарно расположенных излучающих элементов,
за счет этого достигается сужение ДН в вертикальной плоскости (чем
больше длина антенны, тем уже ДН и выше усиление).
Излучающие элементы помещены в пластиковый корпус из высокопрочного
фибергласа, устойчивый к ветровым нагрузкам(до 160 км/ч ).Для соединения
антенн с кабелем использованразъем UHF PL-259 (гнездо).
Все модели комплектуются универсальным узломкрепления для установки
на мачту диаметром 30-70 мм.
Настройка базовой антенны Анли A-100 DB осуществляется подрезкой
антенного полотна, которое изготовлено из качественного медного
сплава. Для настройки на нужную полосу частот необходимо разобрать
антенну и обрезать полотно согласно прилагаемой инструкции.
Элементы антенны и антенный штырь заключены в прочный фибергласовый
корпус, который обеспечивает прекрасную устойчивость к ветровым
нагрузкам - до 45 м/сек!
Конструкция антенны A-100 DB выполнена по принципу фазированной
решетки с расположением элементов по одной оси (соосная антенна).
Такой подход обеспечивает одновременную работу антенны на разных
значениях длины волны и сужение диаграммы направленности в вертикальной
плоскости, увеличивая тем самым максимальный коэффициент усиления.
Несмотря на компактные размеры, данная антенна обеспечивает усиление
до 6 dBi в UHF диапазоне.
Точная настройка базовой антенны A100DB путем укорочения антенного
штыря и при помощи измерительных приборов - КСВ-метров, которые
позволяют анализировать характер распространения радиоволн в коаксиальном
кабеле или волноводе.
Питание антенны осуществляется заземленным автотрансформатором.
Для подключения ВЧ кабеля использован разъем UHF PL-259 (гнездо).
Возможна поставка антенн с разъемом N (гнездо) на заказ. Антенна
Anli A-100DB поставляется настроенной на диапазон 420-440 МГц, перестройка
на другие диапазоны осуществляется согласно прилагаемой инструкции
путем укорочения излучающих элементов.
Функциональные особенности антенны Анли A-100DB
- Высота корпуса антенны - 1100 мм
- Диапазон рабочих частот - 143-148(1/4 λ) и 430-460(3/4 λ)
МГц
- Материал антенного полотна - медь
- Материал корпуса - фиберглас
- Тип антенны - коллинеарная (соосная)
- Коэффициент усиления антенны в диапазоне VHF - 3,5 dBi
- Коэффициент усиления антенны в диапазоне UHF - 6,0 dBi
- Максимальная подводимая мощность - 200 Ватт
- Параметр КСВ - не хуже 1.5
- Волновое сопротивление - 50 Ом
- Вертикальная поляризация
- Устойчивость к ветровой нагрузке - 160 км/ч
- Разъем подключения - UHF-гнездо
- Вес антенны - 1100 г
- Температура эксплуатации от -45 °С до +85 °С
- Способ крепления - на трубу диаметром от 30 до 70 мм
Технические характеристики антенны Анли A-100 DB
Модель
|
Anli A-100 DB |
Диапазон рабочих частот, МГц |
143-148 / 430-460 |
КСВ на резонансной частоте |
<1.5 |
Усиление, dBi |
3.5/6 |
Длина, м |
1.15 |
Вес, кг |
1.1 |
Входное сопротивление, Ом |
50 |
Тип антенны |
коллинеар |
Поляризация |
вертикальная |
Макс.мощность, Вт |
200 |
Разъем питания |
UHF-гнездо |
Комплект поставки антенны Анли A100 DB
- Антенна Anli A-100 DB
- Хомуты крепления на мачту
- Техническая документация
- Упаковка
|
