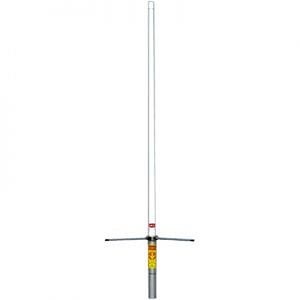

Коллинеарная всенаправленная антенна ANLI A-100MU-N

Максимальная подводимая мощность - 200 Ватт, Разъем подключения - N-гнездо, Высота корпуса антенны - 1,15 м

A 100MU-N - компактная коллинеарная антенна UHF диапазона с круговой диаграммой направленности. Используется для стационарных станций УКВ радиосвязи, а также совместно с радио расширителем пожарных сигнализаций (РРОП) типа Стрелец. Востребована при построении ведомственных систем сухопутной подвижной радиосвязи в качестве антенн базовых станций, а также в радиолюбительских целях.

Стационарно-базовая антенна ANLI A 100MU-N для базовой установки работает в диапазоне 420-512 МГц. Антенна ANLI A-100MU N состоит из двух излучающих элементов, в фиберглассовых корпусах. Они соединены с помощью фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение ДН в вертикальной плоскости.

A-100MU-N - настраиваемая стационарно-базовая антенна предназначенная как для эксплуатации в сетях связи, так и для их создания. Антенна Анли A 100MU-N настраивается методом укорочения Антенна Анли A-100MU-N состоит из двух излучающих элементов, находящихся в разборном корпусе из фибергласса. Элементы антенны соединены посредством фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение диаграммы направленности, за счет наличия в конструкции противовесов ДН антенны перпендикулярна её оси и имеет в этой плоскости свой максимум эффективности.

Конструкция антенны ANLI A-100MU-N выполнена по принципу сложения мощностей элементов фазированной решетки, расположенных на одной оси (соосная антенна). В данном случае, речь идет о двух элементах, разделенных фазосдвигающим дросселем, обеспечивающим правильную работу системы. Такой подход существенно сужает (сплющивает) диаграмму направленности в вертикальной плоскости, увеличивая тем самым коэффициент усиления. Несмотря на компактные размеры, данная антенна обеспечивает усиление до 5,5 dBi.

Настройка базовой антенны Анли A-100MU N осуществляется подрезкой антенного полотна, которое изготовлено из качественного медного сплава. Для настройки на нужную полосу частот необходимо разобрать антенну и обрезать полотно согласно прилагаемой инструкции. Элементы антенны и антенный штырь заключены в прочный фибергласовый корпус, который обеспечивает прекрасную устойчивость к ветровым нагрузкам - до 45 м/сек!

Антенна базовая ANLI A-100MU-N - настраиваемая базовая антенна UHF диапазона 420-512 МГц с усилением в 5,5 dBi и круговой диаграммой направленности. Анли А-100MU-N используется при построении транкинговых и ретрансляционных узлов связи в составе базового оборудования. Элементы антенны соединены между собой с помощью фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение ДН в вертикальной плоскости. При этом максимум ДН перпендикулярен оси антенны. Антенна Анли A-100MU-N поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Узел согласования антенны обеспечивает низкое значение КСВ во всем диапазоне перестройки. Питание антенны осуществляется заземленным автотрансформатором.

Антенна Анли A 100MU-N состоит из двух излучающих элементов, в фиберглассовых корпусах. Они соединены с помощью фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение ДН в вертикальной плоскости. При этом максимум ДН перпендикулярен оси антенны.

Функциональные особенности антенны A-100MU-N

• Высота корпуса антенны - 1,15 м
• Совместимость с РРОП типа Стрелец
• Диапазон рабочих частот - 420-512 МГц
• Материал антенного полотна - медь
• Материал корпуса - фиберглас
• Тип антенны - коллинеарная (соосная)
• Коэффициент усиления антенны - 5,5 dBi
• Максимальная подводимая мощность - 200 Ватт
• Параметр КСВ - не хуже 1.2
• Волновое сопротивление - 50 Ом
• Вертикальная поляризация
• Устойчивость к ветровой нагрузке - 160 км/ч
• Разъем подключения - N-гнездо
• Вес антенны - 1160 г
• Температура эксплуатации от -45 °С до +85 °С
• Способ крепления - на трубу диаметром от 30 до 70 мм

Технические характеристики антенны ANLI A-100MU N

Комплект поставки антенны A 100MU-N

• Базовая UHF антенна Анли A-100MU N
• Набор креплений
• Инструкция по установке
