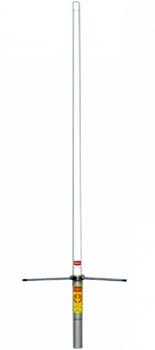

Базовая антенна ANLI A-200MU

Антенна Анли A200MU - базовая всенаправленная антенна UHF диапазона с высоким уровнем усиления, которое достигается использованием 3-х коллинеарных излучающих элементов. Благодаря этому удается достичь узкой диаграммы направленности с максимумом, перпендикулярным оси антенны.

Базовая антенна A-200MU работает в диапазоне UHF (405-512 МГц) с круговой диаграммой направленности (ДН). Антенна Anli A-200 MU обладает сравнительно высоким усилением 7,8 дБ благодаря сужению диаграммы направленности в вертикальной плоскости (22 градуса по уровню -3 дБ).

Стационарная (базовая) приемопередающая антенна ANLI A 200MU применяется при построении транкинговых и ретрансляционных систем связи, где необходимо обеспечить круговую направленность и максимальную дальность связи. Фазосдвигающие дроссели, соединяющие между собой излучающие элементы, обеспечивают их синфазное питание. Благодаря этому достигается узкая ДН с максимумом перпендикулярным оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам.

Конструкция антенны Anli A200MU состоит из фиберглассового корпуса с 3 секциями, соединенных фазосдвигающими дросселями, при этом достигается сужение ДН в вертикальной плоскости и синфазность питания элементов. Подрезка излучающего элемента осуществляет настройку антенны на нужную частоту, а по умолчанию антенна настроена на диапазон 400-420 МГц, а перестройка на другие диапазоны осуществляется по инструкции. Питание антенны поступает от заземленного автотрансформатора.

Антенна ANLI A-200MU поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором. Антенны диапазона 400-512 МГц поставляются с разъемом N (розетка). Успешная эксплуатация Anli A200MU на рынке СНГ - с 1995 г. Для подключения ВЧ кабеля использовано гнездо UHF PL-259.

Технические характеристики антенны ANLI A 200MU

Модель	Anli A-200 MU
Электрические характеристики
Диапазон рабочих частот	400-512 МГц
Полоса пропускания по уровню КСВ=1.5	≥ 5 МГц
КСВ на резонансной частоте	≤ 1.2
Усиление	8.0 dBi
Ширина ДН по уровню -3 dB	28°
Отклонение max. ДН от горизонта	0°
Входное сопротивление	50 Ом
Тип антенны	коллинеар
Кол-во излучающих элементов	3x5/8 λ
Поляризация	вертикальная
Допустимая мощность	200 Вт
Разъем питания	N female
Механические характеристики
Длина антенны	1 800 мм
Вес антенны	1.3 кг
Макс. ветровая нагрузка	160 км/ч
Материал корпуса	фибергласс
Материал проводников	латунь
Крепление на мачту, диаметр	35-65 мм
Материал крепления	дюралюминий
Рабочий диапазон температур	-45° ~ +80°
Грозозащита	заземл. по DC
