GSM высокоскоростной радиопередатчик IRZ ES90 iT

Лучшее предложение для высокоскоростного доступа в интернет

Беспроводной терминал ИРЗ ЕС 90 иТ — промышленный GSM модем, предназначенный для высокоскоростного приема и передачи данных по GSM каналу (3G). Сотовый модуль IRZ ES90 iT отлично приспособлено как для обеспечения мобильного доступа в Интернет, так и для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения, управления и сигнализирования.

Модемное устройство IRZ ES 90 iT оснащено набором сторожевых таймеров. Управление осуществляется стандартными AT-командами. Для отслеживания статуса соединения и отображения возникновения аварии промышленный радиомодем IRZ ES 90iT оборудован светодиодными индикаторами.

Особенностями цифровых терминалов IRZ ES90iT являются поддержка высокоскоростного протокола 3G, активно внедряемого операторами мобильной связи, и наличие двух коммуникационных портов: USB 2.0 и RS-232. Управление осуществляется стандартными AT-командами.

Функциональные особенности высокоскоростного радиомодема IRZ ES90iT

• отслеживание и индикация аварийных ситуаций;
• отслеживание зависания;
• набор вариантов перезапуска;
• спящий режим.

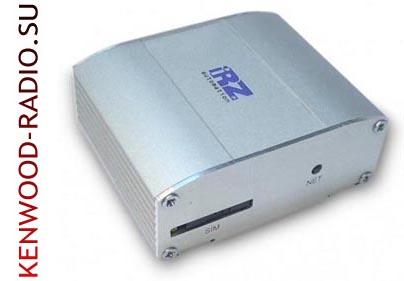

3G радиотерминал ES90iT представляет собой компактное устройство, выполненное в прочном и лёгком алюминиевом корпусе. ИРЗ ЕС90иТ индустриальный радиомодем оборудован тремя видами разъёмов подключения:

• Разъём RJ11 для подключения питания. Используется для подключения питания и перезагрузки модуля.
• Разъём DB9 (RS232) для подключения коммуникационного кабеля. Разъём используется для подключения к управляющему устройству, протокол обмена RS232. По умолчанию скорость 115200 бит/с, 8-N-1.
• Разъём USB тип B для подключения коммуникационного кабеля. Разъём также используется для подключения интерфейса USB 2.0 к управляющему устройству.

Подключение и настройка 3G терминала ИРЗ ЕС 90 иТ

Область применения приемопередатчика ES90iT можно разделить на две условных части: подключение к персональному компьютеру для выхода в интернет и промышленное использование. Перед подачей питания необходимо установить SIM-карту в модем. Затем подключить GSM антенну к антенному разъёму и коммутирующий кабель (RS232 или USB). После подать питание на модем через разъём RJ11. После подачи питания управляющий микроконтроллер анализирует наличие сим-лотка, после чего переходит в рабочий режим: проверяет входное напряжение, коммутирует выводы UART GSM модуля на внешний разъём DB9, включает GSM модуль. Далее происходит регистрация, частое мигание светодиодного индикатора “Статус”. После завершения регистрации индикатор мигает реже. В данном режиме миганием управляет GSM модуль.

Подключение и настройка промышленного радиомодема IRZ ES90iT для выхода в интернет c персонального компьютера осуществляется как стандартного модема. В случае использования USB-интерфейса необходимо установить драйвер. Для промышленных приложений управление высокоскоростным терминалом IRZ ES90 iT осуществляется стандартными AT-командами.

Резюме

Компактный корпус и невысокая цена 3G приемо-передающего устройства ИРЗ ЕС 90 иТ позволит ему стать лучшим предложением для высокоскоростного доступа в интернет по технологии 3G. Поддержка 3G позволяет получать и передавать мультимедийные файлы, сообщения электронной почты с вложениями и обеспечивает доступ в Интернет с большей скоростью и надежностью: максимальная скорость передачи данных по 3G-каналу может достигать 2 mbps.

Технические характеристики беспроводного модема IRZ ES90iT

Комплектация 3G радиопередатчика ИРЗ ES90 iT

• Высокоскоростной терминал IRZ ES 90 iT
• Этикетка
• Заводская коробка
