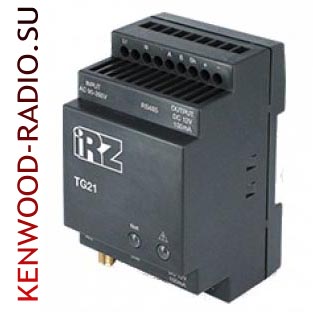

Модем GSM 2014 года iRZ TG21

Промышленный радиотерминал iRZ TG21 предназначен для передачи данных по сетям сотовой связи. Двухдиапазонный радиомодем поддерживает GPRS (класс 10) и стек протоколов TCP/IP.

Терминал (900/1800 МГц) iRZ ТГ21 ориентирован на применение в промышленных приложениях, в которых используется физический интерфейс RS-485. Данный интерфейс позволяет параллельно подсоединить к модему несколько внешних устройств.

Все подключения к модему осуществляются с использованием клеммника. Радиомодуль TG21 собран в корпусе, ориентированном для крепления на DIN-рейку.

Двухдиапазонный модем иРЗ 21 поддерживает все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений.

Управление модемом (900/1800 МГц) TG 21 осуществляется стандартными АТ-командами. Сторожевой таймер препятствует зависанию устройства. Широкий диапазон рабочих температур и компактный корпус позволяют использовать модем в разнообразных промышленных приложениях.

Беспроводной радиомодуль iRZ TG-21 ориентирован на использование в системах автоматического сбора данных с электросчётчиков и других счётчиков энергоресурсов, в системах вендинговой торговли, в платёжных терминалах, а также в различных системах, требующих беспроводной передачи данных.

Технические характеристики

• Диапазоны частот:  900/1800 МГц, 850/900/1800/1900 МГц (опция)
• GPRS класс 10
• TCP/IP стек
• Стандарты связи: GPRS класс 10 — до 85.6 кбит/сек МС класс В
• SMS: МТ, МО, СB, режимы Текст и PDU
• CSD до 14.4 кбит/сек USSD
• Факс — группа 3: класс 1
• Доступные сетевые протоколы: TCP, UDP, HTTP, FTP, SMTP, POP3
• Управление посредством АТ-команд (Hayes 3GPP TS 27.007, TS 27.005)
• Набор инструментов для SIM-приложений
• Функция перезагрузки по таймеру
• Напряжение питания: 9...30 В

Ток потребления, не более:

• При напряжении питания 12В — ­200мА
• При напряжении питания 24В ­– 100мА
• Напряжение питания: ~110…240 В (опция)

Разъёмы и интерфейсы

• Винтовой клеммник (интер­фейс RS485, вход питания)
• Винтовой клеммник (~220В/50Гц) Разъём SMA для подключения GSM-ан­тенны

Физические характеристики

• Пластиковый корпус с крепление на DIN-рейку
• Габариты, не более: 90 х 54 х 59 мм
• Вес, не более 130 г
• Диапазон рабочих температур: -40°C …+65°C

Электрические характеристики

•  напряжение питания от 100 до 240 В
• частота напряжения питания 50/60 Гц
• ток потребления не более 300 мА
• выходное напряжение на разъеме 6P6C и коннекторе 12В..14,5В
• максимальный суммарный ток, снимаемый с разъема 6P6C и коннектора не более 100 мА

Общие технические характеристики устройства TG 21
