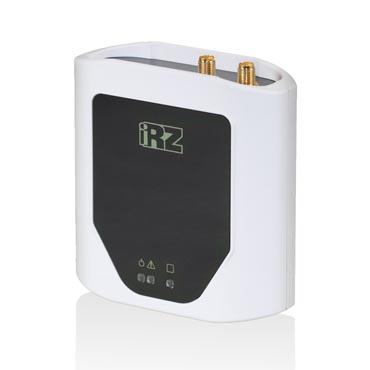

iRZ TL12 радиотерминал

Управление АТ-командами и другими наборами персональных команд

Промышленный 4G/LTE-модем iRZ TL12 предназначен для передачи данных по сетям сотовой связи с поддержкой 2G/3G/4G. Терминал iRZ ТЛ 12 поддерживает следующие частотные диапазоны в зависимости от стандартов связи: LTE (800, 850, 900, 1800, 2100, 2600 МГц); UMTS (850, 900, 1800, 2100 МГц); GSM (850, 900, 1800, 1900 МГц).

Высочайшая скорость передачи данных, широкий диапазон рабочих температур и компактный корпус позволяют применять модем iRZ TL 12 в разнообразных промышленных приложениях: в телеметрии и телемеханике, системах автоматизированного сбора данных, системах вендинговой торговли, в платёжных терминалах, а также в различных системах, требующих беспроводной передачи данных

ТЛ12 оснащен USB-интерфейсом, что позволяет напрямую подключать модем к компьютеру, причем в этом случае не требуется внешний блок питания. В случае необходимости питание модема производится через разъём TJ-6P6C. Встроенный сторожевой таймер препятствует зависанию устройства. Управление модемом осуществляется стандартными AT-командами, а также набором собственных команд управления. Терминал оборудован светодиодами, позволяющими отслеживать статус соединения и аварийные ситуации.

GSM/LTE-модем iRZ TL12 предназначен для передачи данных по сетям сотовой связи с поддержкой 2G/3G/4G. Модем поддерживает следующие частотные диапазоны в зависимости от стандартов связи: LTE (800, 900, 1800, 2100, 2600 МГц); WCDMA (900, 2100 МГц); GSM/GPRS/EDGE (900, 1800, 1900 МГц). Промышленный модем TL12 предоставляет высокоскоростной интернет за счет работы в сетях 4-го поколения и поддержки таких стандартов связи, как LTE, UMTS и GSM. Устройство прекрасно подойдет для работы в любых промышленных сферах. Особенно его оценят там, где скорость передачи информации играет значительную роль.

iRZ ТЛ12 поддерживает основные коммуникационные функции: передачу данных по технологиям LTE/UMTS/HSPA+/EDGE/GPRS, приём и передачу факсов и SMS-сообщений. Управление модемом осуществляется стандартными AT-командами, а также набором собственных команд управления. Модем iRZ TL-12 дополнен функцией GPS, достаточно лишь подключить антенну к внешнему разъему. Поддерживается применение разнесенных антенн. Встроенный сторожевой таймер препятствует зависанию устройства.

Данный модем имеет порт USB для прямого подключения к ПК, а также разъем SMA для удобного подсоединения GSM-антенны. Также устройство оснащено специальным таймером, который предостерегает его от зависаний. Конструкция iRZ ТЛ12 отличается прочностью и удобством в использовании. Кроме того, к модему возможно подключить GSM-модуль с поддержкой GPS/GLONASS.

Функции модемного устройства IRZ TL 12

• Разъём Micro-Fit 4 (через него осуществляется питание)
• USB-порт
• Управление АТ-командами и другими наборами персональных команд
• Система оповещения о состоянии модема с использованием светодиодов
• Разъем SMA для установки GSM-антенны

Основные характеристики

• GSM-модуль – Wetelecom WPD600
• Настраиваемый сторожевой таймер
• Управление посредством AT-команд

Диапазоны частот

• LTE (800, 850, 900, 1800, 2100, 2600 МГц)
• UMTS (850, 900, 1800, 2100 МГц)
• GSM (850, 900, 1800, 1900 МГц)

Скорости передачи данных

• LTE-FDD скорость приема — 100 Мбит/с, передачи — 50 Мбит/с
• LTE-TDD скорость приема — 68 Мбит/с, передачи — 17 Мбит/с
• DC-HSPA+ скорость приема — 42 Мбит/с, передачи — 5,76 Мбит/с
• HSPA скорость приема — 14,4 Мбит/с, передачи — 5,76 Мбит/с
• WCDMA скорость приема — 384 кбит/с, передачи — 384 кбит/с
• EDGE скорость приема — 236,8 кбит/с, передачи — 118,4 кбит/с
• GPRS скорость приема — 85,6 кбит/с, передачи — 42,8 кбит/с

Электрические характеристики

• Напряжение питания: от 8 до 40 В
• Ток потребления, не более:
• При напряжении питания 12В – 400мА
• При напряжении питания 24В – 200мА
• При питании от USh – 500 мА

Разъёмы и интерфейсы

• Разъём USh (тип-miniUSh) — интерфейс USh 2.0
• Антенный разъем SMA — подключение GSM-антенны
• Разъём питания Micro-Fit 4 — питание модема

Физические характеристики

• Габариты, не более: 92х86х34 мм
• Вес, не более: 125 г
• Диапазон рабочих температур: от -40°С до +60°С
• Диапазон температуры хранения: от -50°С до +85°С

Технические характеристики модели TL12

Комплектация GSM модема ТЛ12

• 4G/LTE-модем iRZ TL 12
• Заводская упаковка
