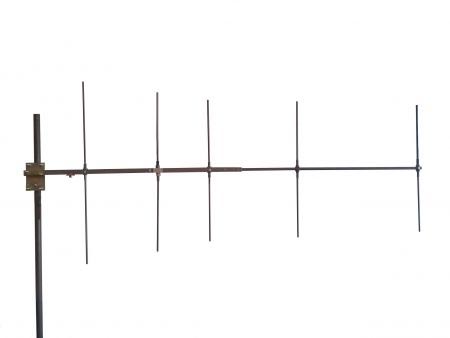

Антенна направленная, пятиэлементная (широкополосная) AN160 8
предназначена для работы на стационарных объектах, в составе радиостанций
для усиления радиосигнала в диапазоне частот от 147 до 174 МГц.
Антенна АН 160 8 предназначена для установки на мачту.
Антенна АН160-8 применяется для усиления сигнала в местах плохой,
неуверенной связи радиостанций, работающих в диапазоне частот 147
– 174 МГц. Устанавливается стационарно снаружи зданий и сооружений
на мачту. Антенна стационарная
АН 160-8 применяется для функционирования на стационарных объектах
в профессиональных системах радиосвязи. Антенна имеет хорошее согласование
во всем диапазоне частот от 147 до 174 МГц.
Широкополосная антенна AN 160-8 устанавливается на вертикальную
мачту и служит для работы в составе радиостанций для усиления радиосигнала
диапазоне частот от 147 до 174 МГц.
Монтаж антенны АН160-8
Для монтажа антенны необходимо:
- Выбрать место для установки антенны, которое в радиусе не менее
1,5 м должно быть свободным от экранирующих металлических надстроек
и других антенн, искажающих диаграмму направленности.
- Подготовить мачту для установки на ней антенны.
- Вскрыть упаковку и вынуть из нее составные части антенны.
- Собрать антенну.
- Закрепить антенну на подготовленной мачте при помощи крепежных
элементов и слесарного инструмента.
- Подключить к антенне и к радиостанции высокочастотный кабель
снижения.
Функциональные особенности антенны AN 160 8
- Температура окружающей среды от -50° до +55°
- воздействие атмосферных осадков (иней, роса, дождь)
- Воздействие пыли
- Воздействие вибрации до 100 Гц
- воздействия ударов многократного действия с ускорением 25
g
- Диаграмма направленности антенны в горизонтальной плоскости
- 75, в вертикальной плоскости -40
- Размеры антенны: 80х900х1010 мм.
- Масса антенны: 2 кг.
- Ветровая нагрузка: до 160 км/ч
- Максимальная мощность, Вт: 100
- Входное сопротивление, Ом: 50
- Коэффициент усиления не менее 8 дБ
- Поляризация: вертикальная
Технические характеристики антенны АН160-8
| Модель
|
AN 160-8 |
| Тип антенны |
приемопередающая, направленная |
| Рабочий диапазон частот, МГц |
147-174 |
| Коэффициент усиления антенны, dBi |
10,0 |
| КСВ в рабочем диапазоне частот |
не более 2.0 |
| Входное сопротивление, Ом |
50 |
| Поляризация |
линейная (горизонтальная или вертикальная
в зависимости от положения установки) |
| Ширина диаграммы
направленности |
| в горизонтальной плоскости (Н), Град. |
40 |
| в вертикальной плоскости (Е), Град. |
65 |
| Входной разъем |
UHF 259(PL) или N female |
| Максимальная подводимая к антенне мощность,Вт. |
100 |
| Рабочая температура, °С |
от -50 до +60 |
| Материал антенны |
алюминий АД-31 |
| Грозозащита |
Конструктивно короткозамкнутая |
| Допустимая ветровая нагрузка, м/с |
25 |
| Размеры антенны, мм |
2200*980*90 |
| Масса, кг |
5,8 |
Комплект поставки антенны АН 160 8
- Антенна с креплением
- Паспорт
- Упаковка - картонная коробка - размером 1100 x 520x 80мм.
|
