Полярис 450 7 направленная антенна

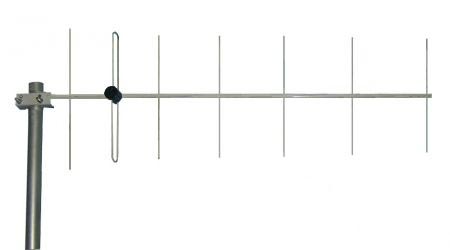

Антенна направленная Polaris 450 7 (433-470МГц, 7-х элементная, усиление +12Б, кабель 10 м., разьем по желанию). Основное применение - увеличение дальности связи сотовых телефонов стандарта NMT-450, а также радиостанций PMR диапазона. Зона действия антенны Полярис 450-7 для скайлинка 20-30 км стандарт. При установке на достаточную высоту и прямой видимости на базовую станцию, зона действия может увеличиться до 100 км. Направленные антенны Полярис 450 7 предназначены для работы в составе систем сотовой телефонной связи стандартов NMT-450 или CDMA-450 (СкайЛинк) в качестве абонентских приемопередающих антенн. Внешняя антенна Polaris 450-7 используется для гарантирования высокого качества работы сотовых телефонов или CDMA модемов внутри зданий, в офисах, подвалах, ангарах или иных местах с неблагоприятными условиями приема сигнала сотовой станции.

Направленная антенна Полярис 450-7 может использоваться совместно с CDMA модемом или роутером, работающем в диапазоне 450 МГц. Также, антенна Polaris 450 7 предназначена для существенного повышения зоны связи радиостанций диапазона 450 МГц. Возможно изготовление антенны на конкретную частоту заказчика.

Антенны Полярис 450 7 поставляются с монтажным комплектом для фиксации на мачту или стену здания. На антеннах устанавливается разъем N-типа. В другом варианте исполнения антенны снабжены 10 метровым кабелем с низкими потерями с разъемом SMA-типа. Возможна установка других разъемов и кабеля другой длины. Антенна подключается к любому типу сотового телефона имеющего соответствующий разъем и может быть установлена на крыше здания или за окном. Необходимо как можно точнее сориентировать направленную антенну в сторону базовой антенны оператора сотовой радиосвязи. Кабель прокладывается и закрепляется. К телефону антенный кабель подключается при помощи переходника (в комплект не входит).

Антенна Polaris 450-7 должна быть установлена вдали от или выше металлических конструкций, расположенных на крыше (минимальное расстояние 3 метра). Чем выше установлена Ваша антенна, тем выше ее эффективность. Если в непосредственной близости от антенны в направлении базовой станции оператора сотовой радиосвязи окажется препятствие (надстройка на крыше и др.), то эффективность действия будет ограничена.

Устанавливается антенна Полярис 450-7 строго вертикально. Необходимо как можно точнее сориентировать антенну в сторону абонента (базовой антенны оператора мобильной связи). Кабель прокладывается и закрепляется. К телефону подключается при помощи переходника. Крайне не рекомендуется устанавливать базовую антенну на телевизионной антенне коллективного приема, а также вблизи нее: такая установка приводит к взаимным помехам. В диапазоне частот 450 МГц потери в кабеле значительны, в следствие этого не рекомендуется использовать кабель более 20 м. Высокочастотный кабель требует аккуратного обращения, его нельзя перегибать и оставлять незакреплённым на длинном промежутке. Разъем антенны и кабель не являются несущими элементами, они должны быть механически разгружены.

Антенна Polaris 450-7 выполнена из устойчивых к внешним воздействиям материалов, имеет прочную цельнометаллическую конструкцию и в каком-либо техническом обслуживании не нуждается.

Технические характеристик антенны Полярис 450 7

Модель	Polaris 450 7
Тип антенны	приемопередающая, направленная
Рабочий диапазон частот, МГц	430-470
Ширина рабочей полосы частот, МГц	20
Коэффициент усиления антенны, dBi	12
КСВ в рабочем диапазоне частот	не более 1.5
Входное сопротивление, Ом	50
Поляризация	линейная (горизонтальная или вертикальная в зависимости от положения установки)
Ширина диаграммы направленности
в горизонтальной плоскости (Н), Град.	33
в вертикальной плоскости (Е), Град.	39
