Антенна АН 450-12

для работы в составе дуплексных ретрансляторов или абонентских радиостанций

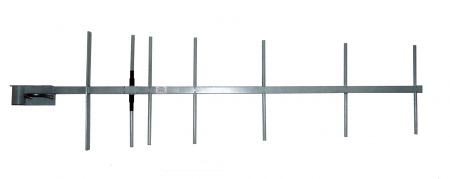

Антенна направленная 7-ми элементная АН 450-12 для усиления сигнала сотовых телефонов стандартов CDMA 2000, IMT-MC-450, радиостанций и других радиопередающих устройств, работающих в этом диапазоне частот. Антенна AN 450-12 применяется также в составе оборудования ZigBee сетей для увеличения дальности беспроводной передачи данных между ZigBee-устройствами, а также для повышения стабильности связи между ними.

Антенна AN450-12 предназначена для работы в составе дуплексных ретрансляторов или абонентских радиостанций. Антенну характеризует широкая полоса частот по усилению ввиду слабого сканирования ДН. Более широкие излучатели обеспечивают повышенную широкополосность, что не требует настройки пользователем.

Антенна АН 450 12 применяется для усиления сигнала сотовых телефонов и модемов стандарта CDMA 2000, телефонов стандарта IMT-MC-450, радиостанций в диапазоне частот 433 МГц. Антенна AN 450 12 устанавливается стационарно снаружи зданий и сооружений на мачту. Частота настройки антенны определяется заказчиком. По заявке заказчика антенна может быть изготовлена с другим разъёмом.

Технические характеристики антенны AN 450-12

Модель	AN450-12
Тип антенны	приемопередающая, направленная
Диапазон частот, МГц	403-470
Ширина рабочей полосы частот, МГц	20
Коэффициент усиления антенны, dBi	12
КСВ в рабочем диапазоне частот	не более 1.5
Входное сопротивление, Ом	50
Поляризация	линейная (горизонтальная или вертикальная в зависимости от положения установки)
Ширина диаграммы направленности
в горизонтальной плоскости (Н), Град.	33
в вертикальной плоскости (Е), Град.	39
Входной разъем	N female
Максимальная подводимая к антенне мощность, Вт	100
Рабочая температура, °С	от -50 до +60
Допустимая ветровая нагрузка, м/с	30
Грозозащита	конструктивно короткозамкнутая
Материал антенны	алюминий АД-31
Размеры антенны, мм	100034090
Масса, кг	2,2
